?聚脲美縫的注意事項和施工要點

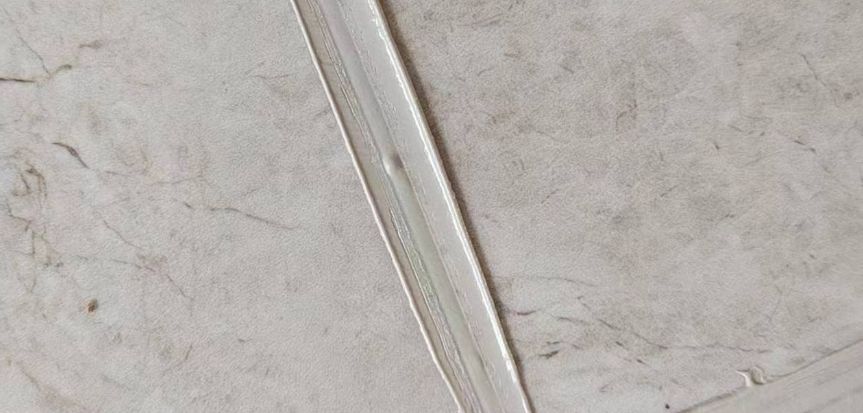

聚脲美縫為什么會起鼓或凹陷？

很多美縫師第一次做聚脲美縫都會翻車，具體是什么原因導致的，有很多師傅私下咨詢說當時壓縫的時候是平整的，到清理美縫余料的時候就發現縫隙凹凸不平，今天就跟大家說一下，聚脲美縫為什么會出現凹凸不平 的情況，以及注意事項和施工方法。

因為聚脲美縫的原材料和環氧美縫不同，其材料特性、固化速度和原理完全不用于環氧美縫，尤其是亮面的聚脲真瓷，聚脲彩砂還稍微好一點。

聚脲材質的質量相對于環氧要輕。固化反應速度要快，材料打到縫隙中，快速反應所釋放的熱量與縫隙中的空氣會產生物理反應形成壓強，這就容易導致起鼓或者凹陷，所以基于這個原理，我總結了幾點，叫聚脲四度。

我們在做聚脲美縫時，只要注意和把握好這4個度，基本上就能輕松駕馭聚脲美縫的施工。

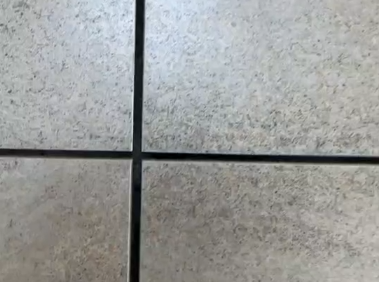

要想做好聚脲美縫，首先就要改掉以往環氧美縫施工的不良習慣，我知道的很多美縫師傅做環氧美縫師沒有用毛巾擦拭縫隙的習慣的，甚至很多師傅都根本不知道有這個工序，這也是直接導致雙管美縫劑容易脫落開裂的原因之一，所以做聚脲美縫第一個度就是注意縫隙的干凈程度。吸塵器吸完灰塵以后，一定要用擰干水分的濕潤的毛巾塞進縫隙中擦拭干凈瓷磚側壁的浮灰，確保美縫劑打進縫隙之中能與瓷磚側邊充分結合，保證粘結力。

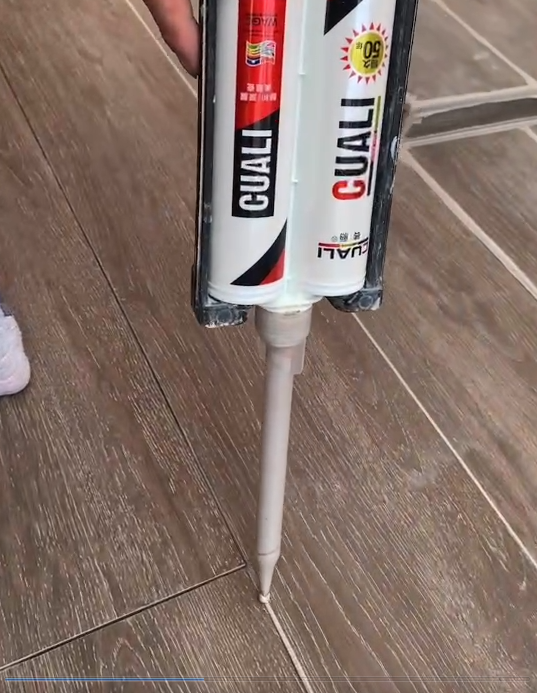

第二個度就是打膠的速度和深度。勻速打膠，保證打入縫隙中的膠體厚度一致，3毫米內的縫隙深度不低于5毫米，很多師傅為了體現其嫻熟的手法打膠速度非常快，表面看著打出的膠條飽滿粗細均勻，實際縫隙中可能深淺不一。或者只要表面薄薄一層。

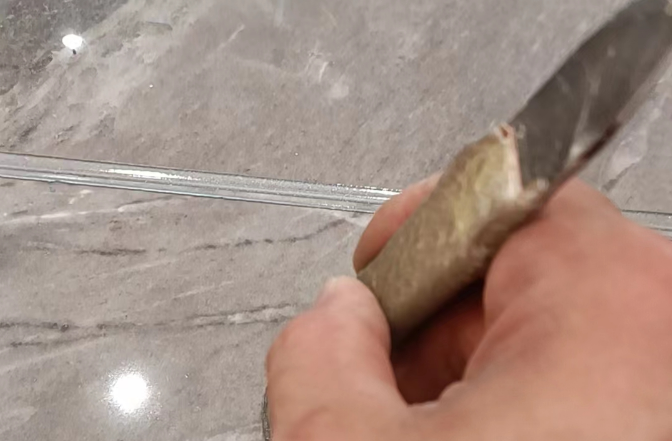

這第三個度壓縫的力度和角度，注意壓縫片角度不要太低，不宜放平，稍微抬高一點大約是65-70度左右，適當加大一點力度施加壓力。有些手藝好的師傅會習慣于壓低壓縫片的角度，這樣做出來的平縫效果好，但是這個方法不適用于聚脲美縫，因為聚脲材質較輕，縫隙又打的飽滿，壓縫片放太平，縫隙內的美縫劑會有一個回彈反作用力，導致微鼓。

第四個就是加熱溫度，聚脲美縫劑千萬不能高溫加熱，溫度過高會加速反應縮短固化時間，增加操作難度，其次聚脲快速反應瞬間釋放的熱量會加劇與縫隙中空氣的物理反應，產生負壓，導致起鼓或凹陷。

所以總結一下聚脲美縫施工有4度，

第一是縫隙干凈程度

第二是打膠速度和深度

第三是壓縫力度角度

第四是加熱溫度

這四個度是相互關系緊緊相扣，缺一不可，所以想要做好聚脲美縫，我們只要改變以前做環氧美縫的不良習慣，規范操作把握好聚脲4度，就能輕松做出順滑平整的美縫效果。
